Präzise Bewegungen für die Laserindustrie

Laserkopf positioniert sich hochpräzise über Werkstück auf Bearbeitungstisch

Moderne Laserapplikationen verlangen hochdynamische und gleichzeitig exakte Bewegungsabläufe. Mit unseren Systemen ermöglichen wir präzise Positionierungen bei hoher Geschwindigkeit – für Anwendungen wie Laserschneiden, Mikrostrukturierung, Bohren oder Materialablation.

Unsere Systeme basieren auf schwingungsdämpfendem Granit und sind mit leistungsfähiger Linear- und Antriebstechnik ausgestattet. Das Ergebnis: wiederholbare Bearbeitungsqualität bei kurzen Taktzeiten unter Prozessbedingungen – zuverlässig und langlebig.

Wir liefern Ihnen die passende Plattform – als Einzelachse, Portal oder komplettes Motion-Modul.

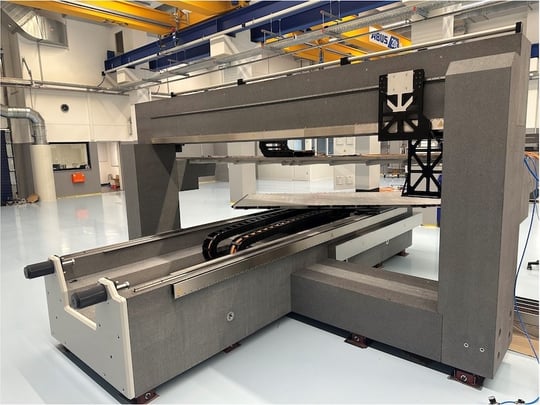

otion-System mit mehreren Achsen und Granitbasis – kundenspezifische Plattformlösung im Aufbau

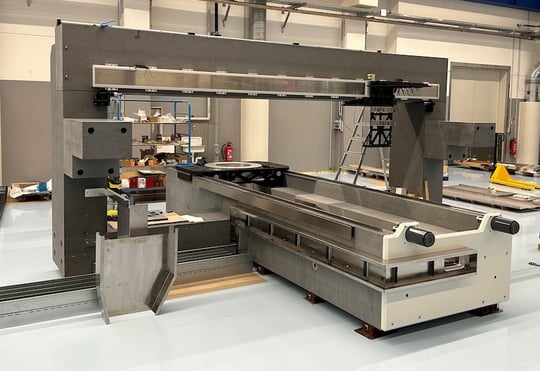

Motion-System mit sichtbarer Kabelführung und Linearachsen auf Granitstruktur – Maschinenaufbau in Produktionshalle

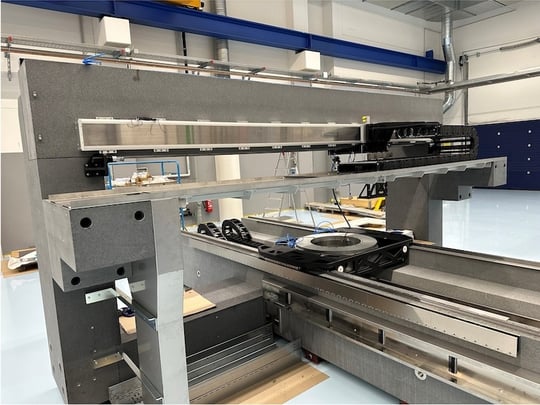

Detailansicht eines Motion-Systems mit montierter Rotationsachse auf Granitplattform – sichtbare Linearantriebe und Kabelführung

Z-stage

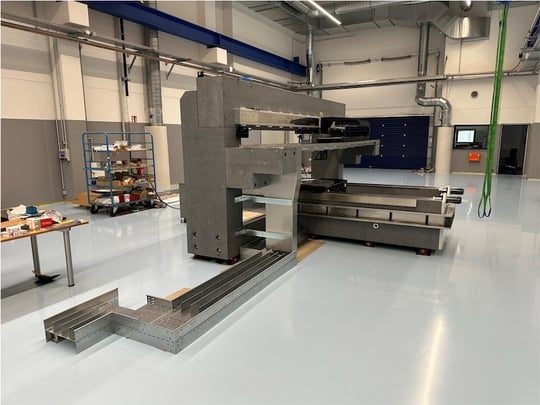

System mit U-förmiger Kabelführung und linearen Achsen auf Granitstruktur – Aufbau in moderner Fertigungshalle

Air bearing stage (Y), payload 200 kg, following error >5 nm (ptp)@ 10 mm/s

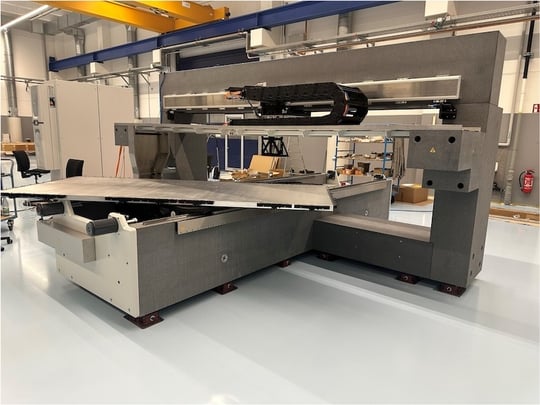

System mit aufgeklappter Arbeitsplatte zur Wartung oder Integration – Granitunterbau mit montierter Kabelführungseinheit

Air bearing stage (X), payload 560 kg, following error >40 nm (ptp)@ 100 mm/s

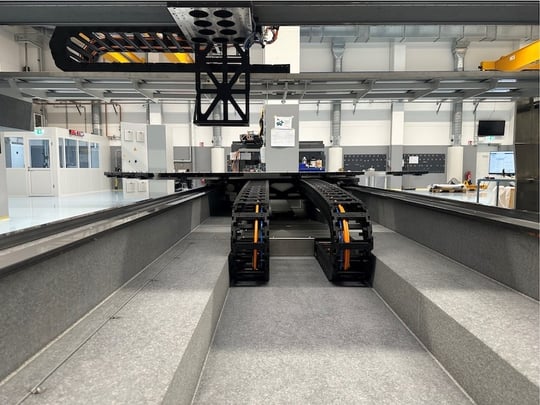

rontale Draufsicht auf Motion-System mit zwei parallel geführten Energieketten auf Granitbasis

Gantry-Konstruktion mit wälzgelagerten Linearführungen
angetrieben durch zwei eisenlose Linearmotoren im Gantry-Modus
Ausgerüstet mit Rotationsachse, Schneckengetriebe, DCBL-Motor und Absolutencoder
Stellweg linear: 3700 mm
Stellweg rotativ: endlos
Spezifizierte Genauigkeit: 5 µm

Für Laserbearbeitung auf höchstem Niveau

Kundenspezifisches Kinematik System mit drei Freiheitsgraden

Substratachse

Brückenachse

Setzen Sie auf Motion Systems von REITZ –
